- La placa base actúa como el eje central del PC, interconectando la CPU, la RAM y el almacenamiento mediante el chipset y diversos buses de datos.
- Existen múltiples formatos físicos, desde la robusta E-ATX para profesionales hasta la compacta Mini-ITX para equipos SFF.
- La elección depende críticamente de la compatibilidad del socket con el procesador y las capacidades de expansión del chipset seleccionado.
Si alguna vez te has preguntado qué es exactamente esa pieza llena de circuitos donde se pincha todo lo demás al montar un PC, estás en el lugar adecuado. La placa base, a la que muchos llamamos cariñosamente placa madre o motherboard, es básicamente el sistema nervioso de tu ordenador; sin ella, los componentes serían solo piezas de metal y silicio sin capacidad de hablar entre sí.
No es solo un soporte físico, sino que es la columna vertebral tecnológica que define qué tan potente puede llegar a ser tu equipo. Desde la cantidad de memoria RAM que puedes meter hasta si podrás poner una tarjeta gráfica de última generación, todo depende de las decisiones que tomes al elegir este componente. Vamos a desmenuzar cada detalle para que no te pegues un susto con la compatibilidad.
¿Para qué sirve realmente una placa base?
La función primordial de este circuito impreso es servir de puente de comunicación entre el cerebro del equipo (la CPU) y el resto de los periféricos y componentes. Se encarga de que la información fluya correctamente a través de los buses, permitiendo que, por ejemplo, el procesador pueda leer datos de la memoria RAM o enviar instrucciones a la tarjeta de vídeo en milisegundos.
Para que el equipo arranque, la placa base utiliza un software básico llamado BIOS o UEFI. Este pequeño programa es el primero en despertar al encender el PC; hace un chequeo rápido de que todo esté en su sitio (el famoso POST) y, si no encuentra fallos, le da el pase al sistema operativo para que cargue desde el disco duro.
Anatomía detallada: Partes y Componentes
A simple vista parece un laberinto de pistas eléctricas, pero cada sección tiene un propósito muy concreto:

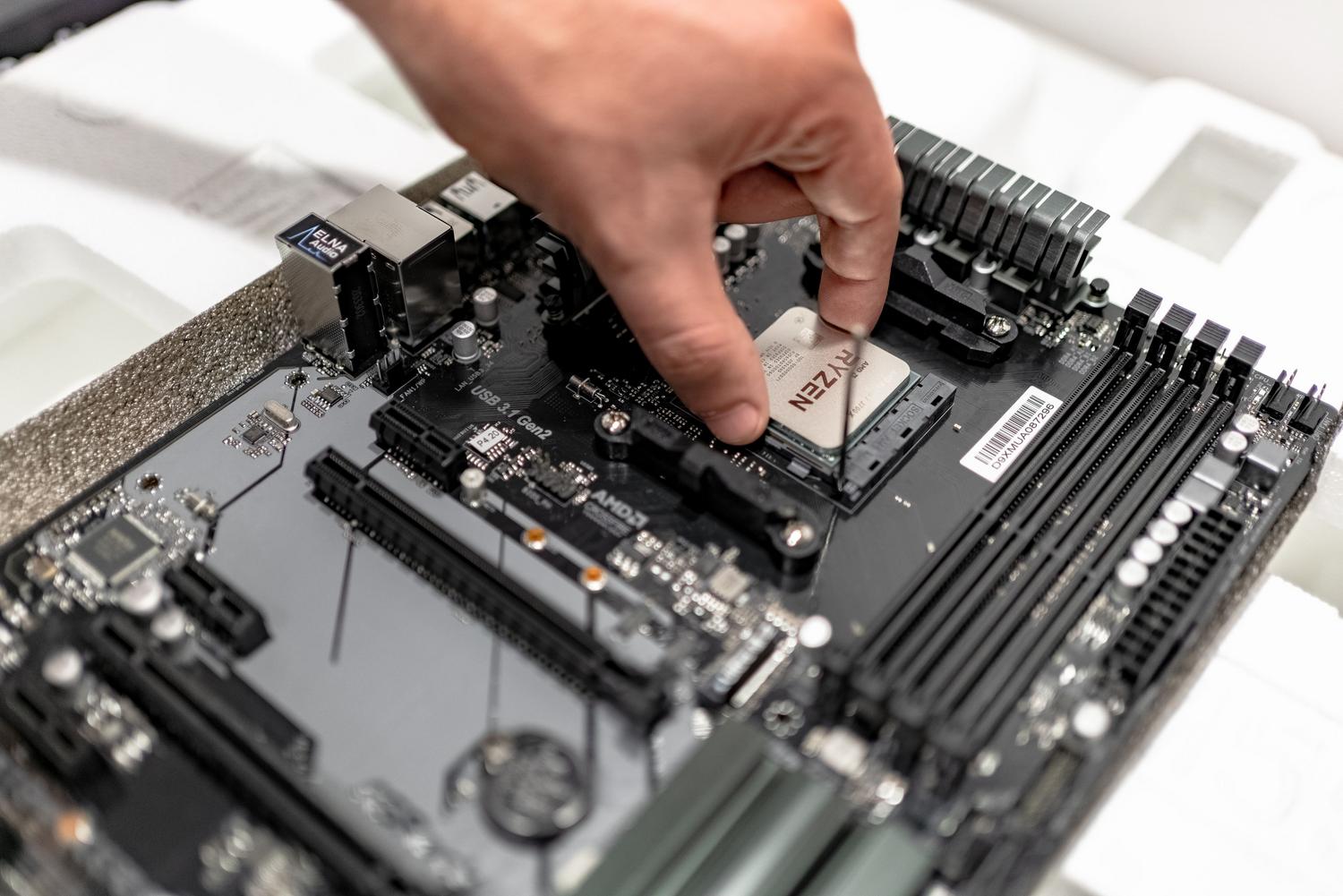

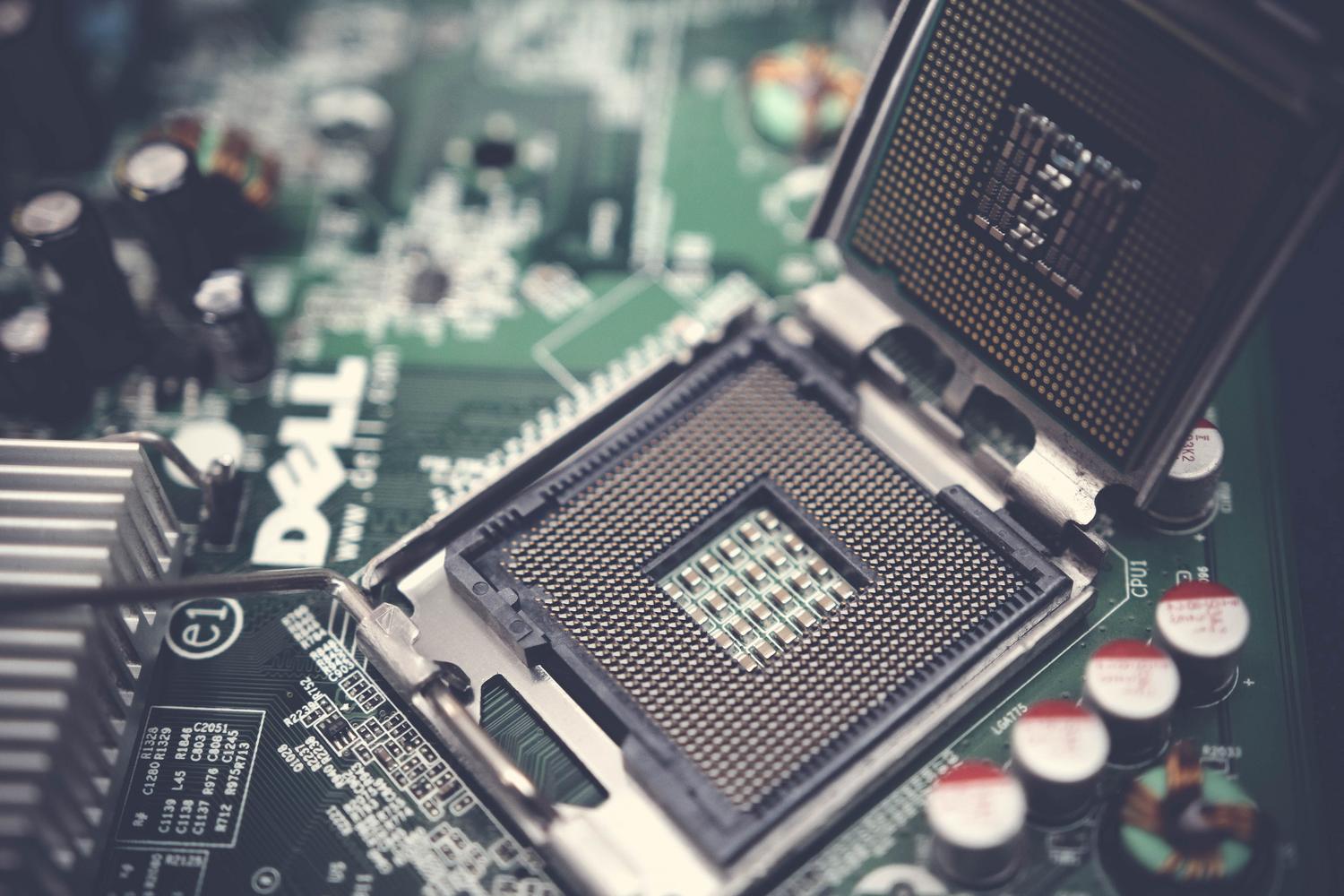

- Zócalo o Socket: Es el hueco donde se encaja el procesador. Dependiendo de si usas Intel o AMD, el socket cambia totalmente. Existen sistemas PGA (donde los pines están en la CPU) y LGA (donde los pines están en la placa), además del BGA, común en portátiles donde la CPU va soldada.
- Ranuras DIMM: Aquí es donde instalamos los módulos de memoria RAM. Dependiendo del modelo, podrás tener desde dos hasta ocho ranuras. Es muy recomendable configurar la memoria RAM usando el Dual Channel instalando dos módulos iguales para duplicar el ancho de banda de datos.
- Chipset: Es el centro de control que gestiona el tráfico de datos. Antiguamente se dividía en puente norte (gestión de CPU y RAM) y puente sur (periféricos), pero hoy en día la mayoría de las funciones del norte están integradas en la propia CPU, dejando un chip único como el PCH de Intel o FCH de AMD.
- Ranuras de Expansión PCIe: Son los slots donde ponemos la tarjeta gráfica o tarjetas de red. El estándar PCI Express es el más rápido, y cuanto más carriles tenga el slot (como el x16), más datos podrán viajar.
- Conectores de Almacenamiento: Incluyen los puertos SATA para discos tradicionales y las ranuras M.2 NVMe, que permiten velocidades brutales al conectar el SSD directamente al bus PCIe.
Formatos y Tamaños: ¿Cuál encaja en tu caja?
No todas las placas miden lo mismo, y esto es vital porque si compras una placa enorme para una caja pequeña, simplemente no va a entrar. El factor de forma define las dimensiones y la posición de los tornillos:
- E-ATX: Son las bestias del mercado. Ideales para estaciones de trabajo o gaming extremo, ya que ofrecen el máximo de ranuras para RAM y PCIe.
- ATX: Es el estándar más equilibrado y común. Ofrece una excelente capacidad de expansión y cabe en la mayoría de torres medianas (Middle Tower).
- Micro-ATX: Un formato más cuadrado y compacto. Son la opción preferida para montajes económicos o PCs de oficina, manteniendo una funcionalidad muy decente.
- Mini-ITX: Diseñadas para equipos SFF (Small Form Factor). Son diminutas, perfectas para elegir tu torre compacta, aunque sacrifican ranuras de expansión y slots de RAM.
Sistemas de Alimentación y Gestión Térmica

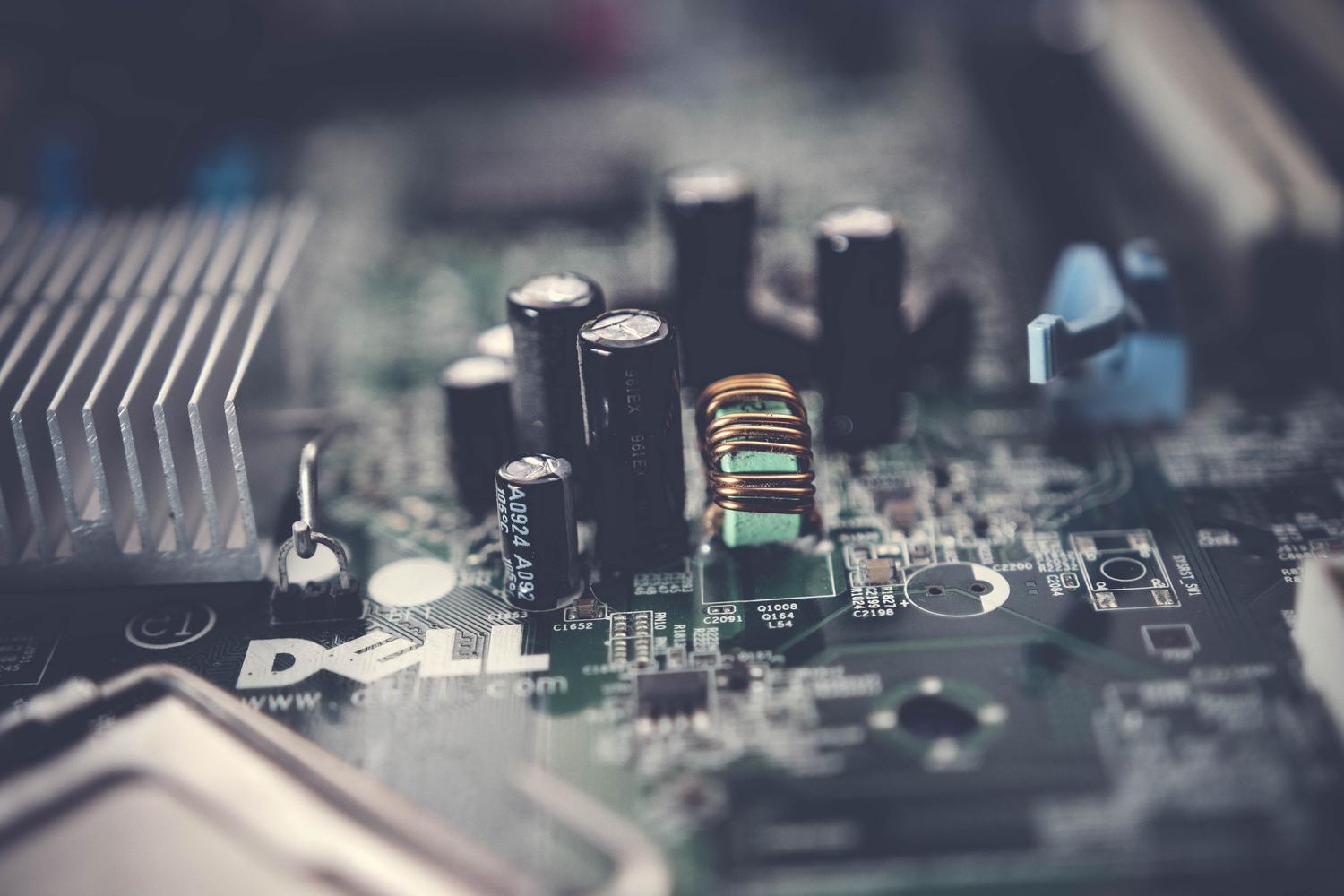

Un aspecto que suele pasar desapercibido pero que es crítico es el VRM (Voltage Regulator Module). Este sistema convierte el voltaje de la fuente de alimentación en la tensión exacta que necesita la CPU. Un VRM de calidad, con buenas fases de alimentación, condensadores y chokes, evita que el sistema se vuelva inestable durante el overclocking.
Para evitar que los componentes se fundan, las placas avanzan con disipadores y heatpipes. Estos tubos de cobre contienen un líquido que se evapora y condensa para transportar el calor desde el socket hacia las aletas del disipador, ayudando a optimizar el flujo de aire de tu PC y mantener la temperatura bajo control.
Cómo elegir la placa según tu perfil de usuario
Si buscas montar un PC, no te guíes solo por el precio. Para un equipo de oficina, un chipset básico (como la serie A de AMD o H de Intel) es más que suficiente. Si te mueres por el gaming de alto rendimiento, podrías considerar una guía de PC gaming económico para equilibrar costes, o ir a por chipsets de gama media o alta (series B o Z en Intel, y B o X en AMD) que permitan el overclocking y tengan más líneas PCIe.
Para los profesionales del renderizado o la IA, las placas Workstation son la clave, ya que soportan procesadores con muchísimos núcleos y cantidades masivas de memoria RAM, además de ofrecer una estabilidad superior para cargas de trabajo constantes.
La elección final debe pasar por verificar la compatibilidad total entre el socket de la placa y el modelo de procesador, asegurándote de que el chipset soporte la velocidad de RAM deseada y que el tamaño de la placa sea compatible con tu chasis. Al final, invertir en una buena base garantiza que tu ordenador no solo funcione bien hoy, sino que sea actualizable en el futuro sin tener que cambiar todas las piezas.
