- El sistema VVT optimiza el rendimiento del motor ajustando el ángulo del árbol de levas mediante presión de aceite controlada por la ECU.
- Los códigos DTC VVT se dividen en cuatro familias: fallos de circuito eléctrico, problemas de sincronización, errores de correlación y respuesta lenta.
- Un diagnóstico preciso requiere diferenciar entre fallos electrónicos, hidráulicos (aceite) y mecánicos antes de sustituir componentes.
Si alguna vez te has encontrado con que el coche suena como un tractor al arrancarlo en frío, notas que el motor se queda corto en las cuestas o el consumo de combustible se ha disparado, es muy probable que el sistema de tiempo variable esté dando guerra. Este mecanismo es fundamental para que el motor respire correctamente, ajustando la apertura de las válvulas según las vueltas que lleve el motor, pero cuando falla, puede volver loco a cualquier mecánico si no se aborda con lógica.
Para no tirar el dinero cambiando piezas por cambiar, es vital entender que el sistema VVT (Variable Valve Timing) no es más que un juego de precisión hidráulico gestionado por la computadora del coche. La clave reside en saber leer los códigos de error (DTC) no como una sentencia definitiva sobre una pieza rota, sino como una pista que nos indica si el problema es un cable cortado, aceite sucio o una cadena que se ha estirado más de la cuenta.
¿Cómo funciona realmente el sistema VVT?
En esencia, el objetivo es que el motor sea eficiente tanto si vas paseando por la ciudad como si vas a tope por la autopista. La ECU controla una válvula solenoide (OCV) que actúa como un grifo electrónico; esta regula el paso de aceite hacia el actuador o faseador del árbol de levas. Dependiendo de hacia dónde se dirija el flujo de aceite, el árbol se adelanta o atrasa respecto al cigüeñal, modificando el cruce de válvulas para mejorar la potencia en bajas y la eficiencia en altas revoluciones.
Este sistema se apoya en componentes críticos como los sensores de posición, los conductos de lubricación y el propio actuador, que consta de un rotor y paletas internas. Es importante destacar que la calidad del aceite es el corazón de todo; si el lubricante está degradado o el filtro está obstruido, el sistema no podrá moverse con precisión, provocando que el motor se sienta «amarrado» o inestable.
Desglosando los códigos de error (DTC VVT)
Para no dar palos de ciego, primero debemos saber identificar dónde está el problema. Los códigos suelen mencionar el Banco 1 (donde está el cilindro número 1) y el Banco 2 (en motores en V). Además, la letra A suele referirse a la admisión y la B al escape, aunque siempre conviene echar un ojo al manual del fabricante para estar seguros.
Fallos de Circuito Eléctrico (P0010, P0013, P0020, P0023)
Cuando aparecen estos códigos, el problema suele estar en la parte eléctrica del solenoide. Estamos hablando de circuitos abiertos o cortos. Antes de comprar una válvula nueva, hay que revisar los conectores y el cableado con el diagrama eléctrico del vehículo, ya que no existe un valor de resistencia universal que sirva para todos los modelos de coche.
Sincronización Adelantada o Atrasada (P0011, P0012, P0014, P0015, P0021, P0022, P0024, P0025)

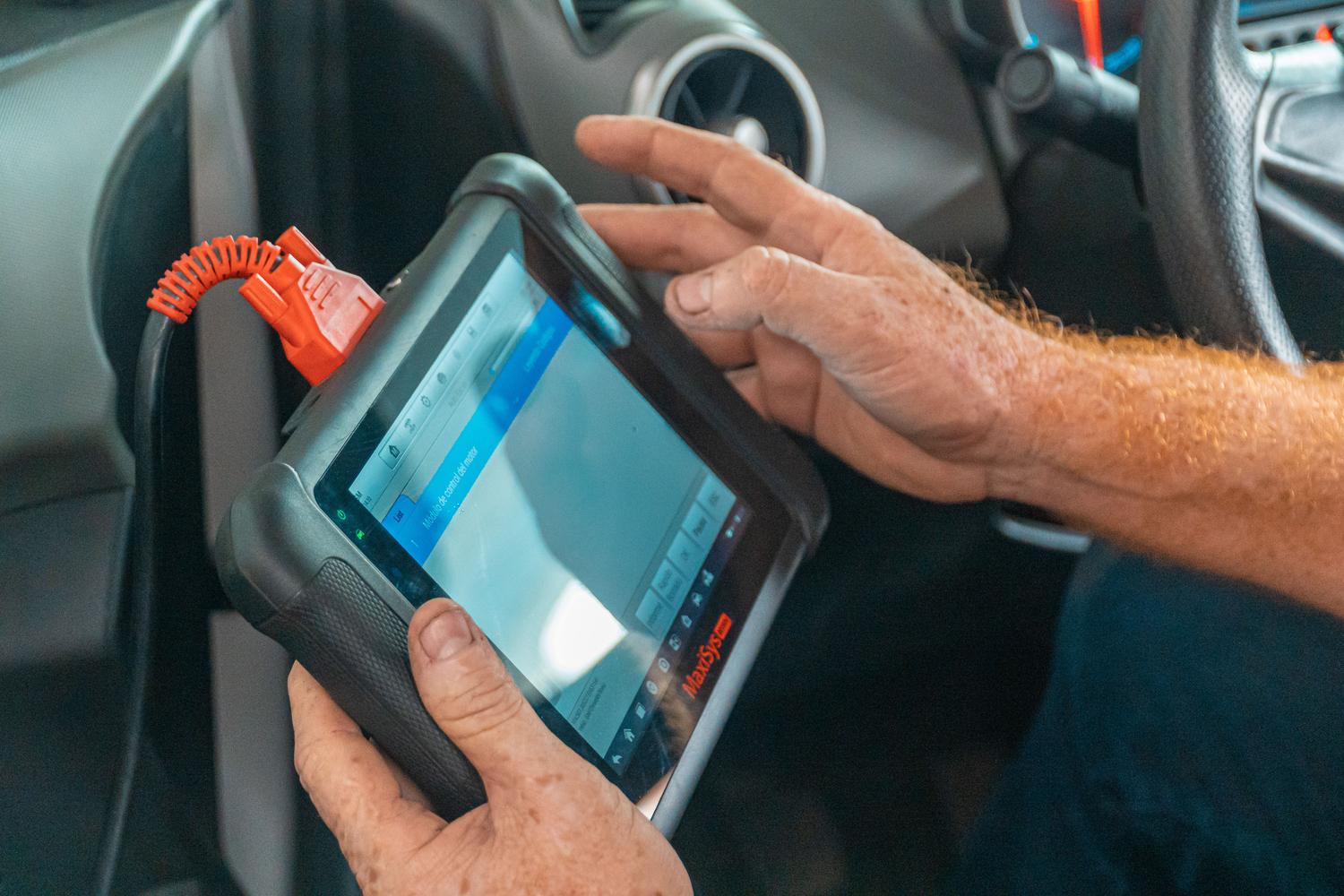

Aquí el problema es que el árbol de levas no llega a la posición que la ECU le ha pedido. Esto no significa necesariamente que el solenoide esté mal; puede ser que haya presión de aceite insuficiente o que el mecanismo interno del faseador esté gripado por suciedad. Lo ideal es usar el escáner para comparar el ángulo solicitado frente al real.
Correlación entre Cigüeñal y Árbol de Levas (P0016 al P0019)
Estos códigos son los que más asustan porque sugieren que la relación entre el sensor CKP (cigüeñal) y el CMP (árbol) es anormal. Ojo, que un P0016 no implica automáticamente que la cadena esté estirada. Es necesario analizar las formas de onda con un osciloscopio y verificar la puesta a punto mecánica antes de abrir el motor.
Respuesta Lenta del Árbol (P000A al P000D)
Estos DTC indican que el sistema es «perezoso» al reaccionar. No se refieren a que la señal eléctrica sea lenta, sino a que el desplazamiento físico del árbol tarda más de lo permitido. Suele estar vinculado a una lubricación deficiente o a un desgaste interno del actuador.
Hoja de ruta para un diagnóstico profesional
Para solucionar estos fallos sin volverse loco, lo mejor es seguir una secuencia lógica. Primero, hay que registrar todos los códigos y los datos congelados antes de borrar la memoria, ya que esto nos da el contexto de cuándo ocurrió la falla. Después, confirmamos el banco y el árbol afectados y verificamos si el sistema es hidráulico o eléctrico.
Si el fallo es de circuito, vamos directos a los cables. Si es de sincronización o respuesta lenta, evaluamos primero el estado y la viscosidad del aceite, ya que un aceite viscoso o sucio es el culpable en la mayoría de los casos. Si sospechamos de la válvula OCV, podemos intentar una limpieza con solvente adecuado, asegurándonos de que el émbolo interno se mueva libremente y que la malla del filtro no esté taponada.
Finalmente, una vez hecha la reparación, no basta con borrar el código. Es fundamental realizar los aprendizajes de la ECU si el modelo lo requiere y reproducir las condiciones de conducción donde fallaba el coche para confirmar que el problema ha desaparecido por completo.
El dominio de la interpretación de los DTC VVT permite ahorrar tiempo y dinero, evitando el reemplazo indiscriminado de sensores o variadores. Al analizar la relación entre la electrónica de control, la presión hidráulica del aceite y la sincronización mecánica, se puede determinar con exactitud si la avería requiere una simple limpieza de solenoide o una intervención mayor en la distribución del motor.
