Tutorial completo sobre redes com fio e montagem de cabos Ethernet.

se você sempre quis Instale um cabo de rede em casa sem gastar uma fortuna. Na loja, você está no lugar certo. Montar seus próprios cabos Ethernet não é nenhum mistério: com algumas ferramentas, um pouco de habilidade e um bom entendimento da ordem dos fios, você pode cabear um cômodo, seu escritório em casa ou até mesmo um apartamento inteiro sem depender de cabos pré-fabricados.

Muitas pessoas pensam que é preciso ser um técnico de redes para fazer um bom cabo de rede, mas a realidade é que Qualquer pessoa com um pouco de paciência Você pode aprender o processo. Neste tutorial, você verá passo a passo como montar um cabo RJ-45 direto (o cabo típico para conexão direta). Conecte um PC a um roteador ou switch.), quais materiais você precisa, quais tipos de cabos Ethernet existem e como eles são conectados internamente seguindo os padrões mais comumente usados.

Por que vale a pena fabricar seus próprios cabos de rede

Comprar cabos Ethernet pré-montados é conveniente, mas Quando você precisa de medidas específicas ou de muitos metros. A brincadeira pode acabar saindo bem cara. Além disso, nem sempre se encontra o comprimento exato necessário: ou você acaba com metade do cabo enrolado atrás dos móveis, ou faltam alguns metros e você precisa mudar o roteador de lugar.

Ao aprender a crimpar seus próprios cabos, você poderá ajuste o comprimento exatamente para cada seção da sua instalação: do roteador ao PC, do switch à Smart TV, da tomada ao laptop, etc. E se um dia um conector quebrar, você não precisa jogar o cabo fora; basta cortar a ponta e refazer a conexão.

Outro ponto a seu favor é que, se você souber administrá-lo bem, você pode Use um cabo de qualidade superior. (por exemplo, Cat6 ou Cat6a) a um preço razoável, preparando sua instalação para velocidades mais altas do que as normalmente oferecidas por cabos baratos de supermercado.

E, por fim, saber como fazer um bom cabo de rede ajuda você a Para entender melhor como funciona a infraestrutura da sua casa.Você poderá distinguir os tipos de cabo, as categorias, por que alguns suportam velocidades mais altas do que outros e qual padrão de cabeamento você está usando em suas tomadas.

Ferramentas e materiais necessários para montar cabos Ethernet

Para começar a fabricar seus próprios cabos, você precisa reunir algumas ferramentas básicas e os componentes certos. Não é um investimento muito grande e, se você for fabricar vários cabos, o custo se paga rapidamente.

A lista mínima de requisitos para a montagem de um cabo RJ-45 é a seguinte:

• Cabo de rede vendido por metro (Cat5, Cat5e, Cat6, Cat6a ou Cat7, dependendo do que você deseja instalar).
• Ferramenta de crimpagem RJ-45, que é a ferramenta que conecta fisicamente o conector ao cabo.
• Tesoura ou cortador Descascar a cobertura externa e cortar os fios.
• Conectores RJ-45 (pelo menos 2 para cada cabo que você deseja instalar).

Provavelmente, o aspecto mais específico de todos é o Ferramenta de crimpagem RJ-45Como Não é uma ferramenta que todos têm em casa.Felizmente, hoje em dia você pode encontrar modelos simples online por cerca de 15 euros, mais do que suficiente para uso doméstico ou ocasional.

Existem ferramentas de crimpagem que aceitam vários tipos de conectores, por exemplo RJ-45 para dados e RJ-11 para cabo telefônico.Se você sabe que só vai trabalhar com cabos Ethernet, uma ferramenta básica para RJ-45 é suficiente, geralmente mais barata e fácil de usar.

Quanto ao cabo, você terá que escolher a categoria com base em... velocidade e largura de banda que você deseja suportar. Um pouco mais adiante, você verá em detalhes as diferenças entre Cat5, Cat5e, Cat6, Cat6a e Cat7 para que possa escolher com pleno conhecimento de causa.

Passo a passo: como montar um cabo de rede RJ-45 reto

O cabo que vamos instalar é um Cabo diretoEste é o tipo de cabo normalmente usado para conectar um computador, console de jogos ou televisão a um roteador, switch ou tomada de parede. O processo é muito semelhante ao de fabricação de um cabo crossover, mas a ordem dos fios é invertida de acordo com um padrão diferente.

1. Descasque a capa do cabo sem danificar os pares.

O primeiro passo é remover a capa externa de uma das extremidades do cabo. Para facilitar o manuseio, geralmente é... Retire cerca de 3 centímetros de plástico.Nessa área, os quatro pares trançados internos ficarão expostos.

Você pode usar a lâmina que muitas ferramentas de crimpagem têm embutida, mas muitas pessoas acham mais fácil fazer isso com... tesouras comuns ou um estilete, sempre com muito cuidado. A ideia é marcar a tampa com um corte superficial, sem pressionar muito, e depois puxá-la para fora.

É crucial não aplicar muita pressão ao cortar, pois se você danificar o isolamento dos pares internos ou cortar algum dos fios, o cabo pode falhar Ou pode não funcionar de todo. Se vir fios desfiados ou partidos, é melhor cortar um pouco mais para trás e repetir o processo.

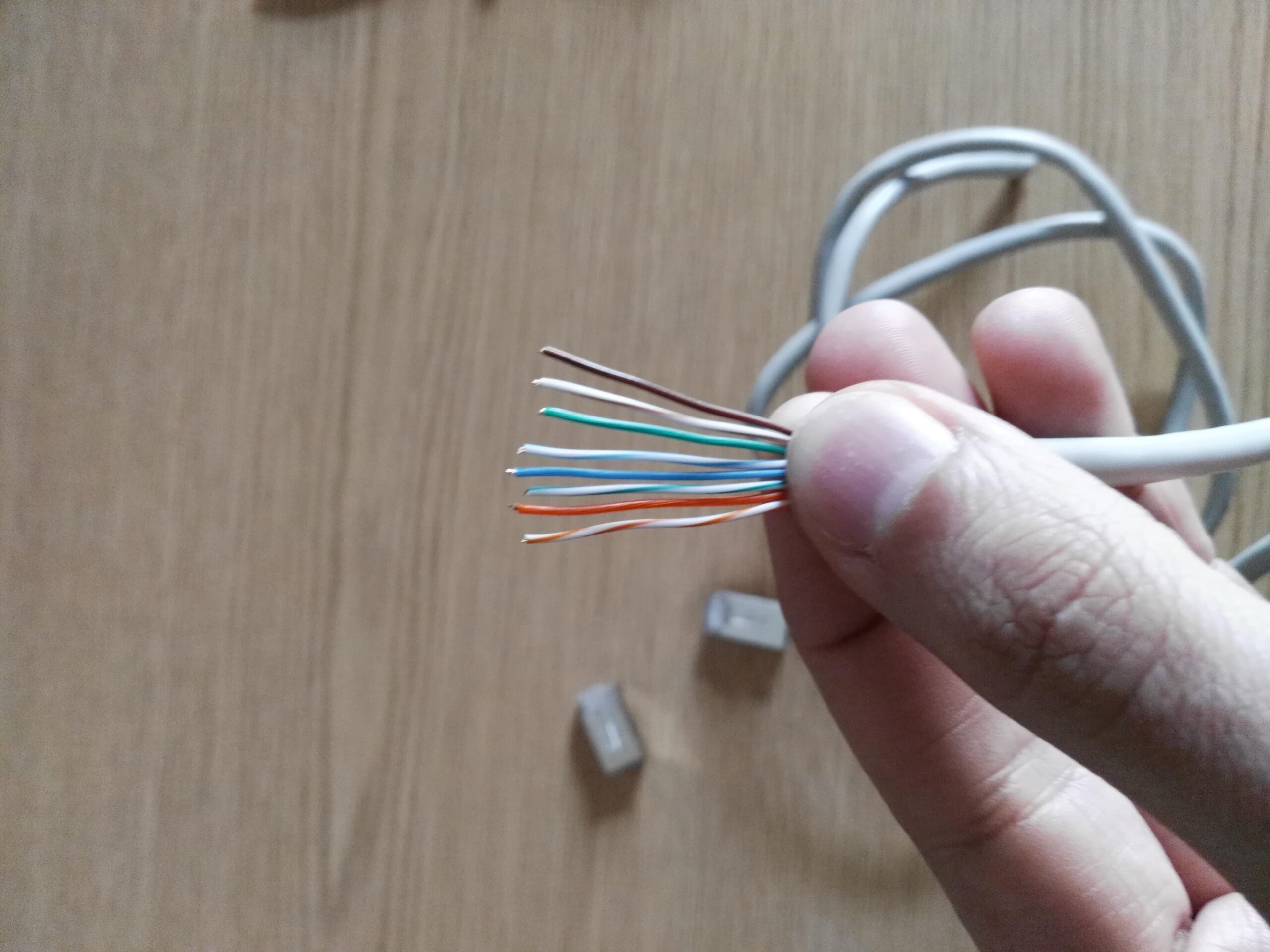

2. Desfaça os nós torcidos e estique-os.

Ao remover a tampa, você verá quatro pares de fios coloridos trançados. Cada par corresponde a Dois motoristas trabalhando juntos para transmitir ou receber o sinal de dados, formando o conhecido "par trançado".

O passo seguinte consiste em Desfaça cada par com calma. Endireite os fios o máximo possível. Evite curvas acentuadas ou ângulos estranhos, pois isso dificultará bastante a etapa seguinte de organizá-los e inseri-los no conector.

Ao se alongar, você pode ir separando ligeiramente os fios Organize-os por cor para facilitar a identificação. Esta simples etapa preliminar economizará tempo na hora de organizá-los de acordo com o esquema de cores da norma que você utilizará.

3. Coloque os fios na ordem correta.

Com os fios agora esticados, chega o momento crucial: Coloque cada cor em seu devido lugar.Um cabo direto típico entre um PC e um roteador usa o padrão T568A ou T568B. O importante é usar o mesmo padrão em ambas as extremidades do cabo; caso contrário, você terá um cabo crossover.

Nesse tipo de fiação, os pares laranja e verde são responsáveis ​​por transmitir e receber dadosNo entanto, sua função varia dependendo do padrão escolhido. No T568A, o par verde é usado para transmitir e o par laranja para receber, enquanto no T568B ocorre o oposto: o par laranja transmite e o par verde recebe.

Embora ambos os padrões apresentem desempenho elétrico igualmente bom, o T568B é mais comum em muitas instalações residenciais e comerciais. O ponto crucial é que Mantenha a mesma ordem de cores em ambas as extremidades. do cabo direto; se você cometer um erro, a conexão pode ficar instável ou simplesmente não estabelecer um link.

4. Corte no mesmo comprimento e insira no conector RJ-45.

Depois de alinhar e preparar as roscas, você precisa... apare o excesso para que todas tenham o mesmo comprimento. Idealmente, deixe apenas cerca de 1,5 centímetro de fio desde a extremidade da bainha externa até a ponta livre que entrará no conector.

É muito importante que todos os fios permaneçam exatamente na mesma alturaAssim, ao inseri-los no conector RJ-45, eles devem chegar até o fundo e fazer contato com os pinos metálicos correspondentes. Se algum deles for muito curto, esse par não se conectará e o cabo falhará nos testes.

Agora, pegue o conector RJ-45 de forma que a aba fique voltada para baixo e o pino número 1 fique à esquerda. Em seguida, vá para... inserindo os fios no conector Mantenha a ordem de cores que você escolheu. Antes de empurrá-las completamente, verifique visualmente se nenhuma se cruzou.

Quando tiver certeza, empurre as roscas até o final. Verifique se... As pontas alcançam a extremidade do conector. A bainha externa do cabo se estende o suficiente para ser fixada sob a aba plástica interna que funciona como uma braçadeira. Isso proporciona resistência mecânica ao conjunto e evita que os fios sejam puxados diretamente.

5. Prenda o conector com a ferramenta de crimpagem.

Com tudo pronto, chegou a hora de... crimpe o conectorInsira o conector RJ-45 na cavidade correspondente da ferramenta de crimpagem até o final. Certifique-se de que esteja bem encaixado e aperte as alças firmemente, mas sem usar força excessiva.

Você ouvirá um ou mais pequenos cliques, que indicam que Os contatos metálicos do conector perfuraram o isolamento de cada fio. e foram consertados, e a aba de retenção mecânica pressionou a bainha do cabo.

Uma vez crimpado, o conector está praticamente finalizado: se houver algum erro na ordem ou no comprimento dos fios, a solução mais prática geralmente é... corte essa ponta e comece de novo. Com um novo conector, em vez de tentar desfazer a crimpagem.

6. Repita o processo na outra extremidade e teste o cabo.

Você já terminou uma das extremidades, mas para que o cabo seja útil, ele ainda precisa de alguma coisa. Você precisa repetir todo o procedimento do outro lado.Retire a capa protetora, desenrole os fios, organize-os, corte-os no tamanho certo, insira-os no conector RJ-45 e crimpe-os.

Lembre-se que, para um cabo direto, o padrão escolhido deve ser o mesmo em ambas as extremidades (T568A-T568A ou T568B-T568B). Se você combinar A em uma extremidade e B na outra, Você terá criado um cabo crossover.que é muito menos usado hoje em dia porque a maioria dos dispositivos modernos suporta MDI-X automático e se adapta automaticamente.

Após a conclusão do cabo, o ideal é verificá-lo com um testador de cabo EthernetIsso indica se todos os pares estão fazendo bom contato e se há algum curto-circuito ou falha. Se você não tiver um testador, pode fazer um teste prático conectando o cabo entre dois dispositivos de rede e verificando se eles negociam a velocidade corretamente e se você obtém uma conexão estável.

Se o cabo não estiver funcionando, na maioria dos casos o problema geralmente é... uma rosca fora de ordem ou que não chegou ao fundo do conectorCorte a extremidade problemática, repita o processo com mais cuidado e, depois de montar dois ou três cabos, você verá que o procedimento se torna quase automático.

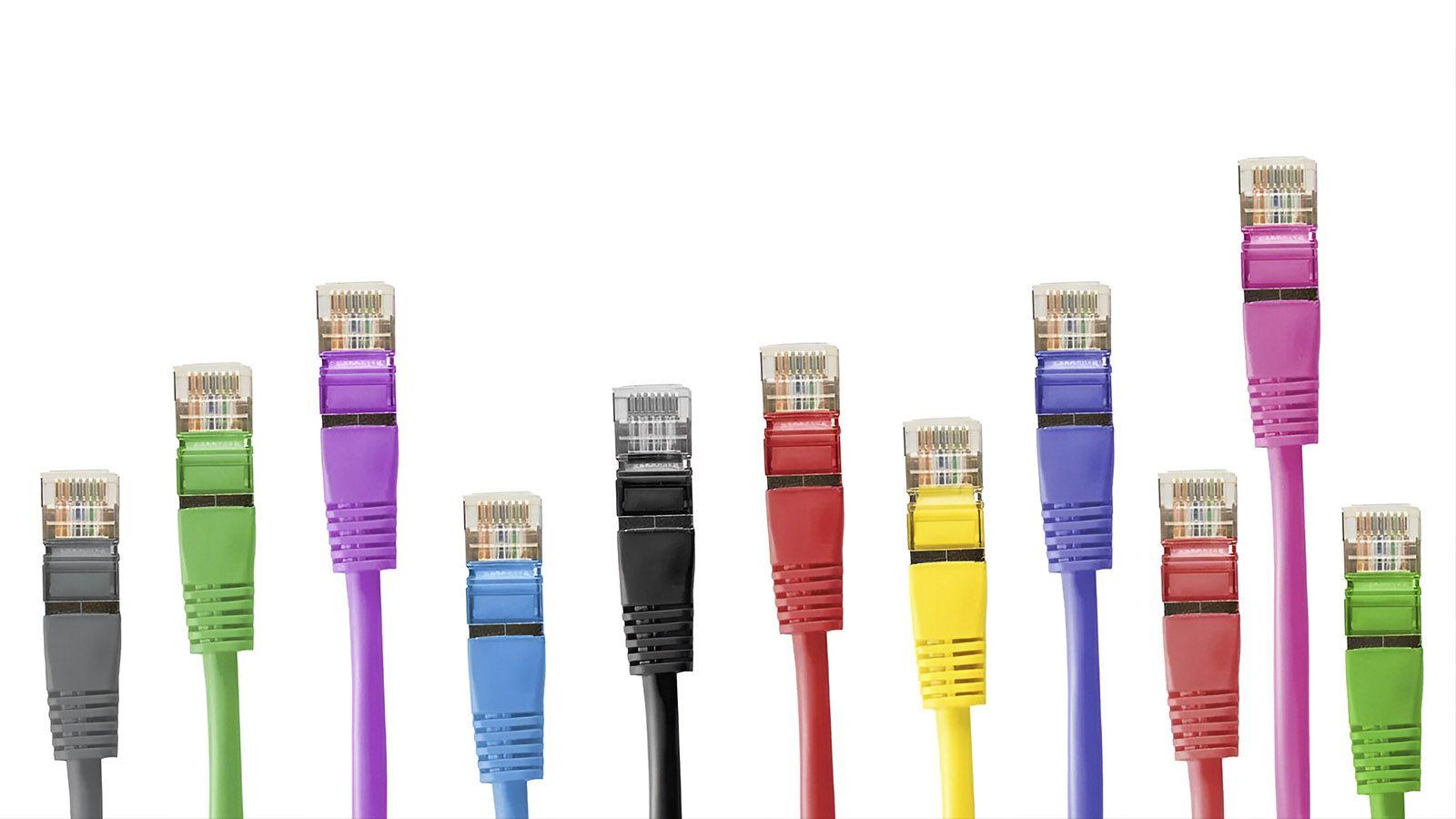

Tipos de cabos Ethernet e diferenças entre as categorias

Além de saber como crimpar conectores, é essencial entender que tipo de cabo você está comprando. Hoje em dia, existem diversas categorias de cabos Ethernet no mercado, cada uma com suas próprias características. diferentes recursos de velocidade e largura de bandaOs mais comuns são Cat5, Cat5e, Cat6, Cat6a e Cat7.

Dentro de cada categoria, você também encontrará duas famílias principais de construção: cabo rígido e cabo trançado (flexível), o incluso cabos Ethernet planos Dependendo da aplicação, o cabo rígido é projetado para instalações fixas, como conduítes em paredes ou tetos, pois oferece melhor desempenho elétrico em longas distâncias. O cabo flexível, por outro lado, é ideal para cabos de conexão ou cabos que se movem com frequência, como os que conectam um PC ou laptop.

Cabo Ethernet Cat5

A Categoria 5 foi, durante muitos anos, o padrão de facto para cabeamento de redes domésticas e de escritórios. Ela é baseada em pares trançados não blindados (UTP) e permite velocidades de transmissão de 10 e 100 Mbps, chegando a 1000 Mbps em algumas implementações, embora hoje em dia seja geralmente considerada uma opção mais básica em comparação com os padrões mais recentes.

Durante muito tempo, o Cat5 foi considerado a opção mais eficiente e confiável disponível para a maioria dos cenários. No entanto, com a popularização das conexões de alta velocidade e das redes Gigabit, seu papel de liderança foi substituído por meio de versões aprimoradas que oferecem maior margem de desempenho e melhor tolerância a interferências.

Cabo Ethernet Cat5e

A Categoria 5e (aprimorada) é uma evolução direta da Cat5 que introduz melhorias na capacidade de transmissão e oferece proteção contra interferência elétrica e diafonia entre pares. Além disso, por ser um cabo UTP, mantém uma construção leve e fácil de manusear.

O Cat5e foi projetado para funcionar confortavelmente em velocidades de até 1000 Mbps (1 Gbps)Está se tornando uma opção muito comum para redes domésticas e pequenos escritórios, onde oferece um bom equilíbrio entre custo e desempenho.

Cabo Ethernet Cat6

Com a chegada da Categoria 6, há um salto de desempenho em relação à Cat5e, especialmente em ambientes onde Há mais interferência eletromagnética. ou requisitos de qualidade de sinal mais elevados. O Cat6 pode suportar velocidades Gigabit e, sob certas condições de distância, também 10 Gigabits.

Este tipo de cabo está disponível nas versões UTP e UTP. versões blindadas (STP)O que adiciona uma camada extra de proteção contra interferências externas. O preço é um pouco mais alto que o do Cat5e, mas é uma opção muito atraente se você estiver planejando uma instalação que pretende manter por muitos anos.

Cabo Ethernet Cat6a

A Categoria 6a (aumentada) leva o desempenho da Cat6 um passo adiante. Nesse caso, o padrão é projetado para Velocidades de 10.000 Mbps (10 Gbps), mantendo um desempenho estável a distâncias maiores e com uma largura de banda máxima de 500 MHz.

É a opção ideal se você quiser Garantir a compatibilidade com redes de 10 Gigabit em seções de cabeamento estruturado, por exemplo, em escritórios modernos, servidores domésticos exigentes ou instalações que devem resistir ao teste do tempo sem perder velocidade.

Cabo Ethernet Cat7

A categoria 7, também conhecida como classe F, consiste em pares trançados com um alto nível de blindagem (SSTP ou S/FTP)Isso significa que cada par é blindado e, além disso, o conjunto do cabo geralmente inclui uma malha ou folha adicional para minimizar a interferência.

O resultado é um cabo mais grosso, rígido e volumoso, um pouco mais difícil de manusear e dobrar em espaços confinados, mas capaz de atingir velocidades de 10.000 Mbps Com larguras de banda de até 600 MHz, é uma solução muito robusta para ambientes com alto ruído elétrico ou instalações profissionais.

Resumo das categorias e especificações principais

Se compararmos as principais categorias globalmente, podemos ver a sua... Diferenças no tipo de cabo, velocidade máxima e largura de banda. teórico:

• Categoria 5 (Cat5)UTP, até 10/100/1000 Mbps, largura de banda de 100 MHz.
• Categoria 5e (Cat5e)UTP, até 10/100/1000 Mbps, 100 MHz, com melhor desempenho contra interferências.
• Categoria 6 (Cat6)UTP ou STP, até 10/100/1000 Mbps (e 10 Gbps em condições específicas), largura de banda de 250 MHz.
• Categoria 6a (Cat6a)Normalmente blindado, até 10.000 Mbps, largura de banda de 500 MHz.
• Categoria 7 (Cat7)S/FTP ou SSTP, até 10.000 Mbps, largura de banda de 600 MHz.

Ao escolher, o mais prático é pensar em... uso real que você dará à redePara uma residência típica com conexões de fibra óptica, os cabos Cat5e ou Cat6 geralmente são mais do que suficientes. Se você estiver instalando algo mais exigente ou quiser garantir a segurança a longo prazo, o Cat6a ou mesmo o Cat7 podem ser mais adequados, especialmente para longas distâncias ou ambientes com muita interferência elétrica.

Como passar um cabo Ethernet internamente

Além do tipo e categoria do cabo, é interessante entender como um cabo Ethernet é organizado internamente. Por dentro, encontramos quatro pares de fios trançados, cada uma identificada por uma cor principal e sua variante com branco: Laranja/Branco-Laranja, Verde/Branco-Verde, Azul/Branco-Azul e Marrom/Branco-Marrom.

Um detalhe curioso é que, em muitos casos, apenas Dois desses pares são usados ​​ativamente para transmissão de dados. Em redes Fast Ethernet tradicionais (10/100 Mbps): os pares laranja e verde. Em redes Gigabit Ethernet, no entanto, todos os quatro pares são usados ​​para alcançar velocidades mais altas e melhor desempenho geral.

Nos padrões de fiação mais comuns, T568A e T568B, a principal diferença reside em Como esses pares são atribuídos aos pinos do conector RJ-45? e qual função cada um desempenha (transmitir ou receber dados). No padrão T568A, o par laranja é usado para receber e o par verde para transmitir, enquanto no T568B essa função é invertida: o par laranja transmite e o par verde recebe.

Portanto, quando falamos de um cabo direto ou cruzado, o que na verdade estamos fazendo é Brinque com essa disposição de pares.Um cabo direto mantém a mesma atribuição em ambas as extremidades (AA ou BB), enquanto um cabo cruzado combina A de um lado e B do outro, invertendo assim os pares de transmissão e recepção entre dispositivos que não suportam autoajuste.

Conhecer esses detalhes não só ajuda você a montar os cabos com mais segurança, como também permite que você... melhor para diagnosticar possíveis problemas de redeEntenda se uma falha pode ser causada por um conector mal instalado, por uma categoria de cabo insuficiente para a velocidade necessária ou por interferências que poderiam ser atenuadas com o uso de cabos blindados ou de maior qualidade.

Com tudo o que você já viu, você já tem uma base muito sólida para Projete, configure e mantenha sua própria rede cabeada.Desde saber qual ferramenta usar para crimpar um conector RJ-45, até distinguir entre Cat5e, Cat6 e Cat7 e entender como os dados fluem pelos pares laranja e verde. A partir daí, o próximo passo é praticar com seus próprios cabos, testando comprimentos e roteamento, e ajustando sua configuração até que esteja exatamente como você precisa.
